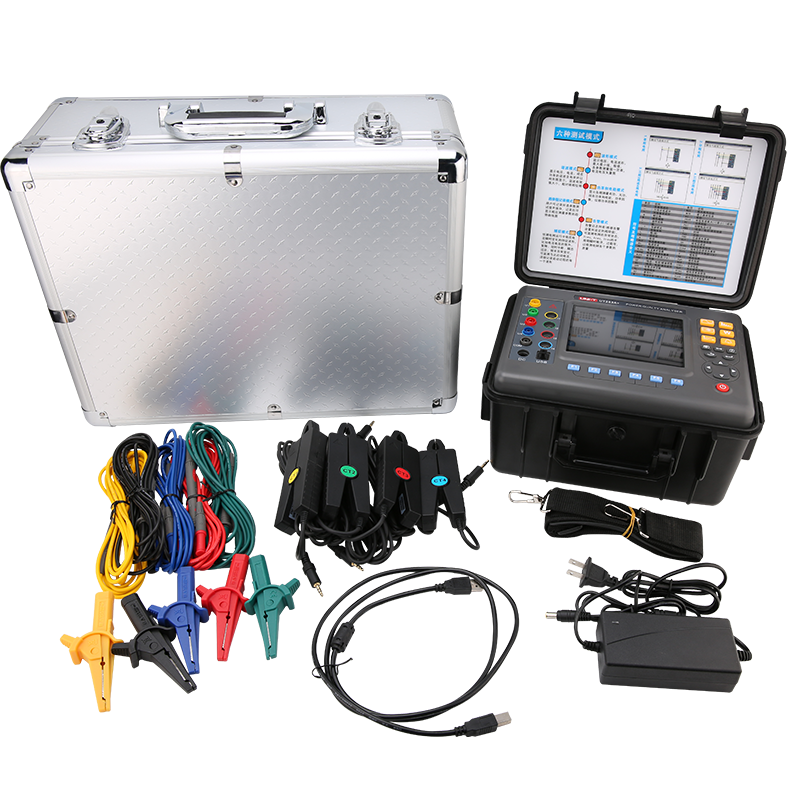

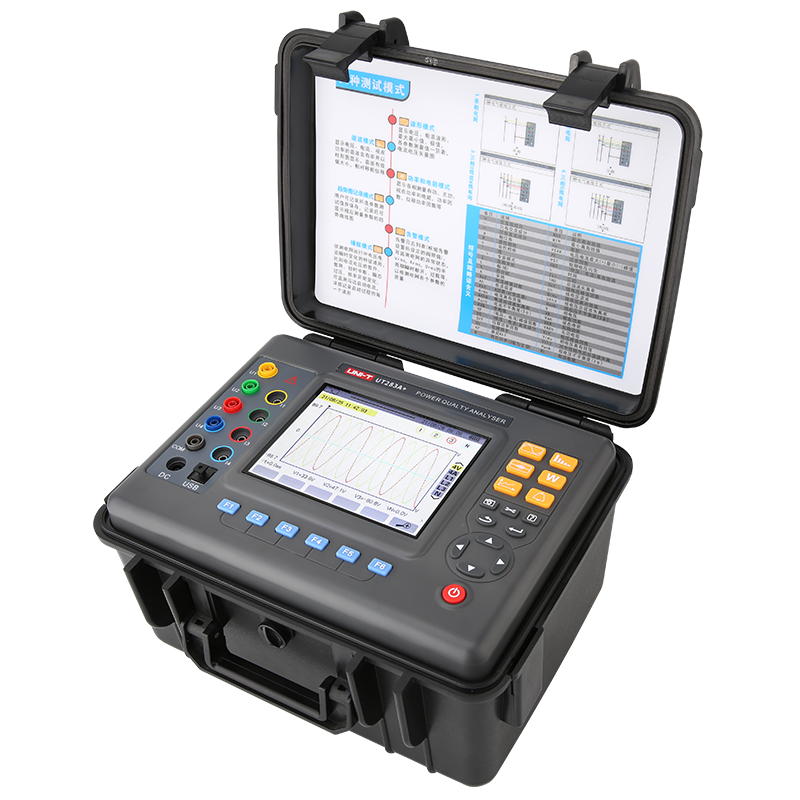

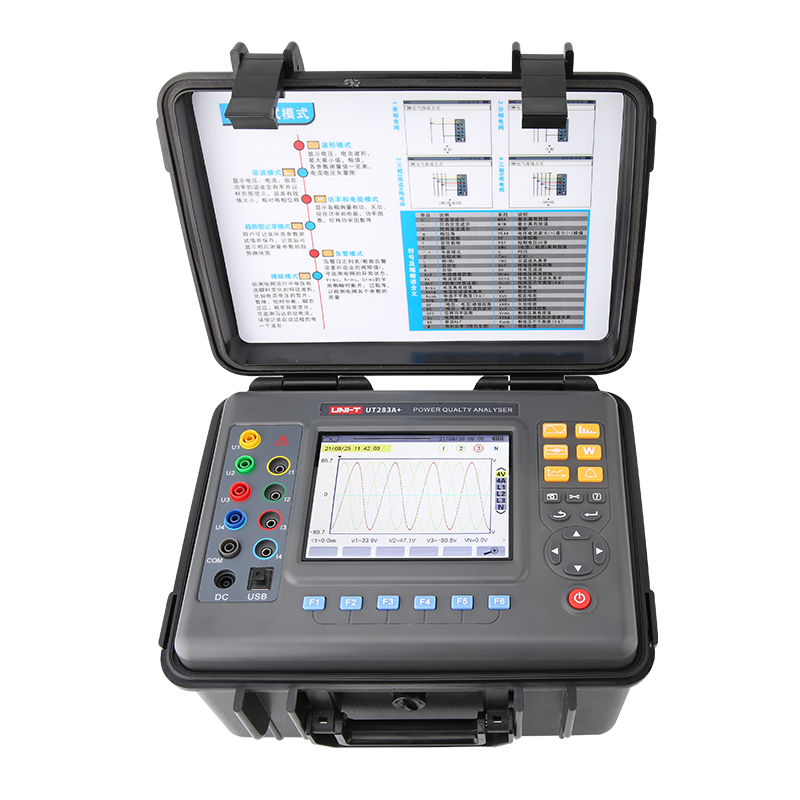

UT283A+ 电能质量分析仪产品概述

新品上市
UT283A+电能质量分析仪是我公司精心研制的一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用，超大液晶彩屏显示，高分辨率，中英文双语操作界面，防振结构外壳等特点。可同时测量4路电流(ABC三相及中性线电流)，4路电压(ABC三相电压及中性线对地电压)、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试 数据并生成趋势曲线图等功能。
购买须知：
产品推荐价格：¥ 如何购买？
手册、驱动及编程软件、技术文档及认证...
价格：中国*价格如有变更，恕不另行通知。显示价格为厂商建议零售价）（MSRP）。

UT283A+产品主要特点

UT283A+

波形实时显示(4路电压/4路电流)；

电压和电流真有效值；

电压直流成份；

电流和电压峰值；

电流和电压半周期有效值的最大/最小值；

相量图显示；

各相谐波的测量，达50次谐波；

柱形图显示各相电流和电压的谐波含有率；

总谐波失真度(THD)；

各相有功/无功/视在功率值及总值；

各相有功/无功/视在电能值及总值；

变压器K因数；

功率因数(PF)和COSφ位移功率因数(DPF)；

短期电压闪变；

三相不平衡(电压和电流)。

型号
产品名称
显示模式
交流电压
交流电流
频率
数据储存
通讯接口
其它
操作
UT285C
电能质量分析仪
5.6寸 LCD彩屏
线电压：1.0V～2000V；相电压：1.0V～1000V
选配电流传感器 UT-008B(10A);UT-040B(100A);UT-068B(1000A) UT-300F(6000A);
40Hz～70Hz
150组
USB数据传输
谐波1~ 50次 功率、电感性、电容性电感性、相位角.....
加入对比
UT285A
电能质量分析仪
LCD屏
0.00V～1000V
0~3000.0A
45Hz ～65Hz
多种事件自动捕捉，阈值可设，记录详细的触发波形和事件特征值
USB数据传输
谐波1~ 50次 功率测量、相位角测量......
加入对比
UT283A+
电能质量分析仪
5.6寸 LCD彩屏
线电压：1.0V～2000V；相电压：1.0V～1000V
电流传感器：UT-008；020；050；300W（选购）
40Hz～70Hz
150组
USB数据传输
4路电压，4路电流、0～50次谐波、电压闪变/三相不平衡度
加入对比
开始对比
功能量程分 辨 率准确度说    明
±a%读数±b字数
频率40Hz～70Hz0.01Hz±(0.03)Hz左边的数据是在基准条件下和在理想的电流传感器(完全线性并且没有相位移)基础上的来分
    别介绍。
相电压真有效值1.0V～1000V最小分辨0.1V±(0.5%+5dgt)
线电压真有效值1.0V～2000V最小分辨0.1V±(0.5%+5dgt)
直流电压1.0V～1000V最小分辨0.1V±(1.0%+5dgt)
电流真有效值10mA～6000A最小分辨1mA±(0.5%+5dgt)
相电压峰值1.0V～1414V最小分辨0.1V±(1.0%+5dgt)
线电压峰值1.0V～2828V最小分辨0.1V±(1.0%+5dgt)
电流峰值10mA～8484A最小分辨1mA±(1.0%+5dgt)
峰值因数1.00～3.990.01±(1%+2dgt)
4.00～9.990.01±(5%+2dgt)
有功功率0.000W～9999.9kW最小分辨
    0.001W		±(1%+3dgt)
    Cosφ≥0.8
±(1.5%+10dgt)
    0.2≤Cosφ<0.8
无功电能
    电感性		0.000VARh～
    9999.9MVARh		最小分辨
    0.001VARh		±(1%+3dgt)
    Sinφ≥0.5 ±(1.5%+10dgt)
    0.2≤Sinφ<0.5
电容性       视在电能0.000VAh～
    9999.9MVAh		最小分辨
    0.001VAh		±(1%+3dgt)
相位角 -179°～180°1°±(2°)
Tanφ
    (VA≥50VA)		 -32.76～32.76最小分辨0.001φ:±(1°)
位移功率因数 -1.000～1.0000.001φ:±(1°)
谐波比 包含1～50 次
    (Vrms>50V)		0.0%～99.9%0.10%±(1%+5dgt)
谐波角
    (Vrms>50V)		 -179°～180°1°±(3°)谐波1～25   次
    ±(10°)谐波26～50 次
总谐波率
    (THD 或THD-F)≤50		0.0%～99.9%0.10%±(1%+5dgt)
失真因数
    (DF 或THD-R)≤50		0.0%～99.9%0.10%±(1%+10dgt)
变压器K   因数1.00～99.990.01±(5%)
三相不平衡0.0%～100%0.10%±(1%)




电流钳类型电流真有效值电流真有效值
    最大误差		相位角φ   最大误差注意：电流钳与仪表必须对应连接，不能插反，电流钳同名端方向如下：
    ★ UT-008、UT-020、UT-050 电流钳标识箭头反方向的一面为电流输入端，即同名端。
    ★ UT-300W 柔性线圈电流传感器以开口在左边时的一面为电流同向输入端，即同名端。

UT-008

电流钳

10mA～99mA±(1%+3dgt)±(1.5°),Arms≥20mA
100mA～10.0A±(1%+3dgt)±(1°)

UT-020

电流钳

0.10A～0.99A±(1%+3dgt)±(1.5°)
1.00A～100A±(1%+3dgt)±(1°)

UT-050

电流钳

1.0A～9.9A±(2%+3dgt)±(3°)
10.0A～1000A±(2%+3dgt)±(2°)
UT-300W 柔性线圈
电流传感器		10A～199A±(1%+3dgt)±(3°)
200A～6000A±(1%+3dgt)±(2°)
